溶剂型丙烯酸酯压敏胶的固化剂主要通过与压敏胶中的活性基团（如羟基、羧基）反应形成交联网络，从而提升内聚强度、耐热性及持粘性。根据化学结构和反应机制，固化剂可分为以下几类：

1. 异氰酸酯类固化剂

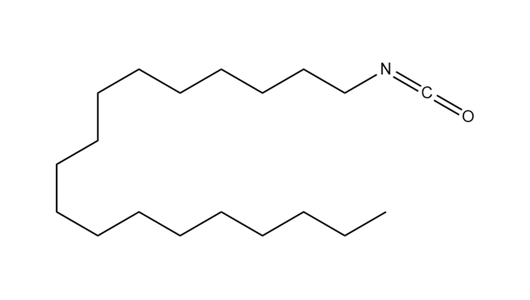

        通过分子末端的异氰酸酯基（—NCO）与压敏胶中的羟基（—OH）或羧基（—COOH）反应生成氨基甲酸酯或酰胺结构，形成三维交联网络。

        · 代表物质：六亚甲基二异氰酸酯（HDI）及其衍生物（如缩二脲型HDI，型号N75BA）。

        · 特点：交联效率高，显著提升耐高温性和剥离强度；但需控制用量以避免过度交联导致胶层变脆。

        · 典型用量：0.1–2%。

2. 环氧树脂类固化剂

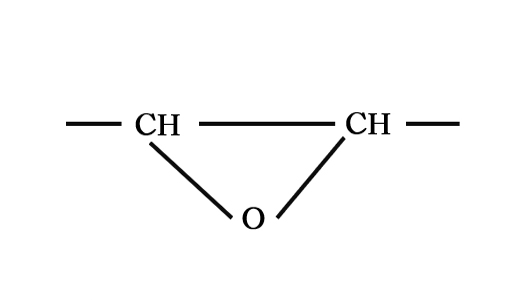

        含多个环氧基团，与羧基或羟基反应形成醚键交联结构。

        · 代表物质：四官能团环氧固化剂（如GA-240）。

        · 特点：赋予胶层优异的耐候性和光学透明性，适用于光学保护膜等高端领域。

        · 典型用量：0.01–2%。

3. 氨基树脂类固化剂

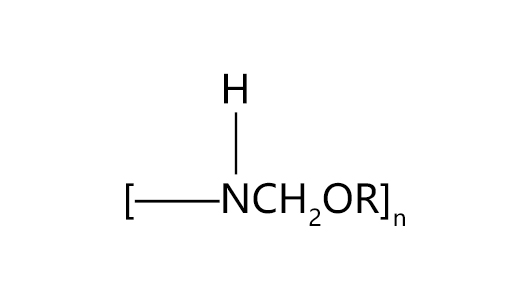

        以羟甲基或烷氧基甲基与压敏胶的活性基团反应，形成热稳定性交联结构。

        · 代表物质：六甲氧基甲基三聚氰胺甲醛树脂（如型号“美螺丝”03）。

        · 特点：需高温活化（>100℃），交联密度高，显著提升持粘性和耐溶剂性；但可能释放甲醛副产物。

        · 用量范围：1–2%。

4.金属螯合物类固化剂

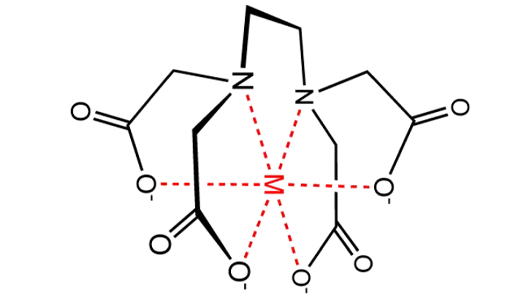

        金属离子（如铝、锆）与羧基形成配位键交联，增强内聚力。

        · 代表物质：三乙酰丙酮铝（Al(acac)₃）、三乙酰丙酮锆[ citation:5]。

        · 特点：室温或低温即可反应，适用于快速固化场景；但耐水性可能受限。

        · 典型用量：1–1.5%。

固化剂选择的影响因素

        溶剂型丙烯酸酯压敏胶的固化剂选择需综合考虑应用场景（如光学膜要求透明性）、工艺条件（固化温度、时间）及性能需求（剥离力、耐候性）。异氰酸酯和环氧树脂类适用于高性能领域，金属螯合物适合快速生产，氨基树脂则用于耐高温场景。未来趋势包括开发环保型固化剂（如无甲醛氨基树脂）及多功能复合体系。

以上内容素材来源于网络公开发布整理，仅供学习交流，如有侵权请联系删除。
