我们都知道压敏胶（PSA）的性能核心在于配方体系的科学设计。不同的应用场景需匹配不同的配方体系——水性、溶剂型或热熔型。本文深入解析三类体系的特性、设计要点及适用场景，助力客户实现精准选型与性能优化。

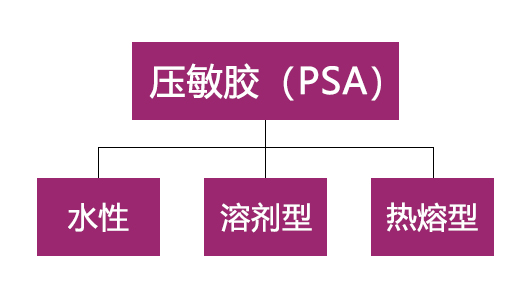

一、基础配方体系：水性、溶剂型与热熔型

1.水性体系

        •特点：固含量50-60%，粒径0.1-0.4μm，VOC趋近于零，符合医疗、食品包装的卫生标准。

        •技术难点：对PP/PE等低表面能基材润湿性差，需通过极性单体（丙烯酸羟乙酯）或预乳化增粘树脂（松香甘油酯）提升附着力。

        •创新案例：医用泡棉胶带采用BA/2-EHA/HEA共聚体系，添加水性氯丁胶乳，80℃持粘力＞48小时，生物相容性优异。

2.溶剂型体系

        •优势：剥离强度＞2200g/25mm，Tg可低至-50℃，耐水性卓越，适用于汽车金属标签、电子封装。

        •环保挑战：需配套溶剂回收装置，成本较高。通过分子量精准调控（Mn=80,000-120,000）减少性能波动。

3.热熔型体系

        •突破点：100%固含量，PUR改性后耐温-45~121℃。添加SEBS弹性体或嵌段共聚物强化内聚力，解决高温蠕变问题。

二、单体设计与功能改性

1.软/硬单体协同：

        •软性单体（BA、2-EHA）占比70-90%，提供柔韧性（Tg＜-20℃）；

        •硬性单体（MMA）提升内聚力，热熔型体系中占比达20-30%。

2.功能单体创新：

        •医用级：引入丙烯酸β-羧乙基酯，减少小分子迁移，降低皮肤过敏风险；

        •阻燃型：3-氯-2-甲基丙烯酸羟丙酯+2,4,6-三溴苯酯协同，阻燃性提升40%且无内聚力损失；

        •耐电解液：乙烯基咔唑+马来酰亚胺，-50~150℃环境下粘性稳定。

三、添加剂系统

1.增粘树脂：

        •松香酯/萜烯树脂提升初粘力40%以上，但会降低剪切强度。水性体系需预乳化避免分层。

2.交联剂革新：

        •水性体系：多异氰酸酯+氮丙啶（室温交联）；

        •耐水型：端氢硅油+烯丙基缩水甘油醚，形成网状结构，湿度90%下持粘时间延长至32小时；

        •阻燃型：芳胺固化剂+异氰酸酯，耐电解液腐蚀性提升3倍。

3.耐候助剂：

        •苯甲酮类UV吸收剂+抗氧剂（Irganox 1076），延缓黄变速率＞60%。

四、工艺创新

        •水性体系：分段滴加预乳液（3-4小时），控温78-85℃，蓝光判定引发成功，避免暴聚；

        •溶剂型：引发剂分步添加（AIBN分两阶段），PDI控制在3-5；

        •剥离力连续调控：双乳液共混技术（A胶剥离力5-30g/B胶500-1000g），混合比例实现5-500g连续可调，避免交联剂波动影响。

五、前沿应用

1.新能源电池胶带

        •阻燃绝缘配方耐电解液腐蚀，180℃短时使用无分层，通过UL94 V-0认证。

2.医用低致敏胶贴

        •反应型乳化剂（SR-10/ER-20）参与聚合，杜绝小分子迁移，初粘力＞8N/25mm。

3.耐候型户外标签

        •含氟丙烯酸酯单体改性，接触角＞110°，耐水性提升50%。

        丙烯酸压敏胶的性能是“单体选择-添加剂配伍-工艺控制”三位一体的精密平衡。作为专业的研发生产企业，我们始终以材料科学为基础，以市场需求为导向，持续推动丙烯酸胶黏剂技术升级。如果您在胶黏剂选型、应用工艺等方面有疑问，欢迎通过官网联系方式与我们交流，获取专业技术支持。

以上内容素材来源于网络公开发布整理，仅供学习交流，如有侵权请联系删除。
